E' possibile configurare il proprio dispositivo Weintek (serie cMT) in modo da stabilire la connessione con Databoom, importando i certificati MQTT generati dalla piattaforma.



---



Creazione di un dispositivo in Databoom e generazione dei certificati

Per poter configurare il Weintek è necessario creare un dispositivo di tipo MQTT in Databoom, in modo da avere a disposizione tutti i parametri che verranno richiesti.

• Accedere a Databoom
• Posizionarsi nella sezione Dispositivi dal menù laterale a sinistra
• Cliccare sul pulsante Aggiungi dispositivo
• Selezionare il tipo di dispositivo MQTT (fare riferimento all'articolo dedicato per la corretta configurazione) o di tipo Weintek, in tal caso viene visualizzato il form d'inserimento dei parametri MQTT
• Di particolare importanza è il campo Topics dove si possono pubblicare i dati, che verrà utilizzato come "canale" per inviare i dati a Databoom. Il topic viene generato dall'unione di:
  • un progetto, valore scelto a paicere dall'utente, es. test
  • il token del dispositivo, es. 0ro3ubpc5m
  • topic di pubblicazione, es. push
  • es. test/0ro3ubpc5m/push



• Il campo Topics sul quale si ricevono informazioni da Databoom NON verrà utilizzato nella configurazione, ma dev'essere comunque compilato (con un valore a piacere) per poter procedere
• Compilare il resto dell'anagrafica a piacere e confermare la creazione del dispositivo cliccando il pulsante Salva in alto a destra
• Nella pagina di dettaglio del dispositivo appena creato verranno visualizzati i pulsanti per il download o la copia dei certificati, rispettivamente:
  • Certificato della CA, databoom-ca.pem
  • Chiave privata client, client-key.pem
  • Certificato client, client-cert.pem



• Per la configurazione del Weintek è necessario annotare i campi
  • Token
  • ClientId
  • Topic dove si possono pubblicare i dati
  • Scaricare i certificati
• Non è necessario aggiungere segnali al dispositivo MQTT in Databoom, vengono creati automaticamente alla prima comunicazione



---



Configurazione Weintek

Il dispositivo Weintek è configurabile attraverso il software EasyBuilder Pro che può essere scaricato al link: https://www.weintek.com/globalw/Download/Download.aspx

Una volta effettuato l'accesso è possibile procedere alla configurazione del dispositivo eseguendo pochi step:

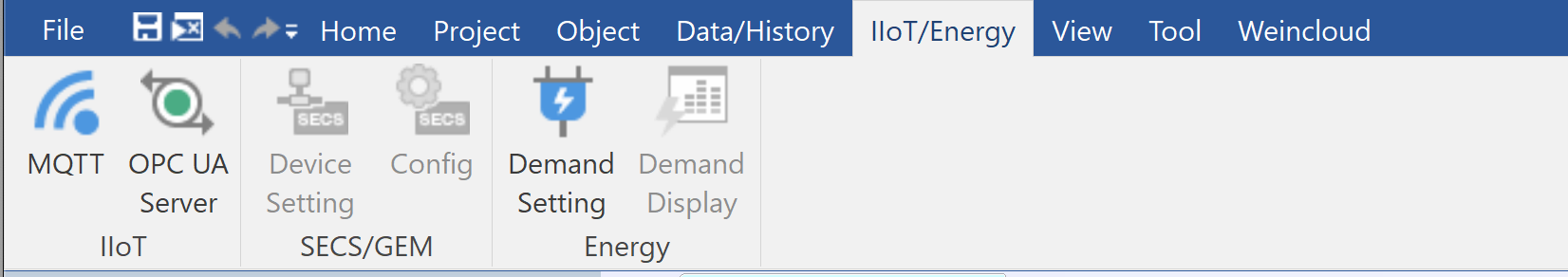

• Posizionarsi nella scheda IIoT/Energy del menù e selezionare MQTT

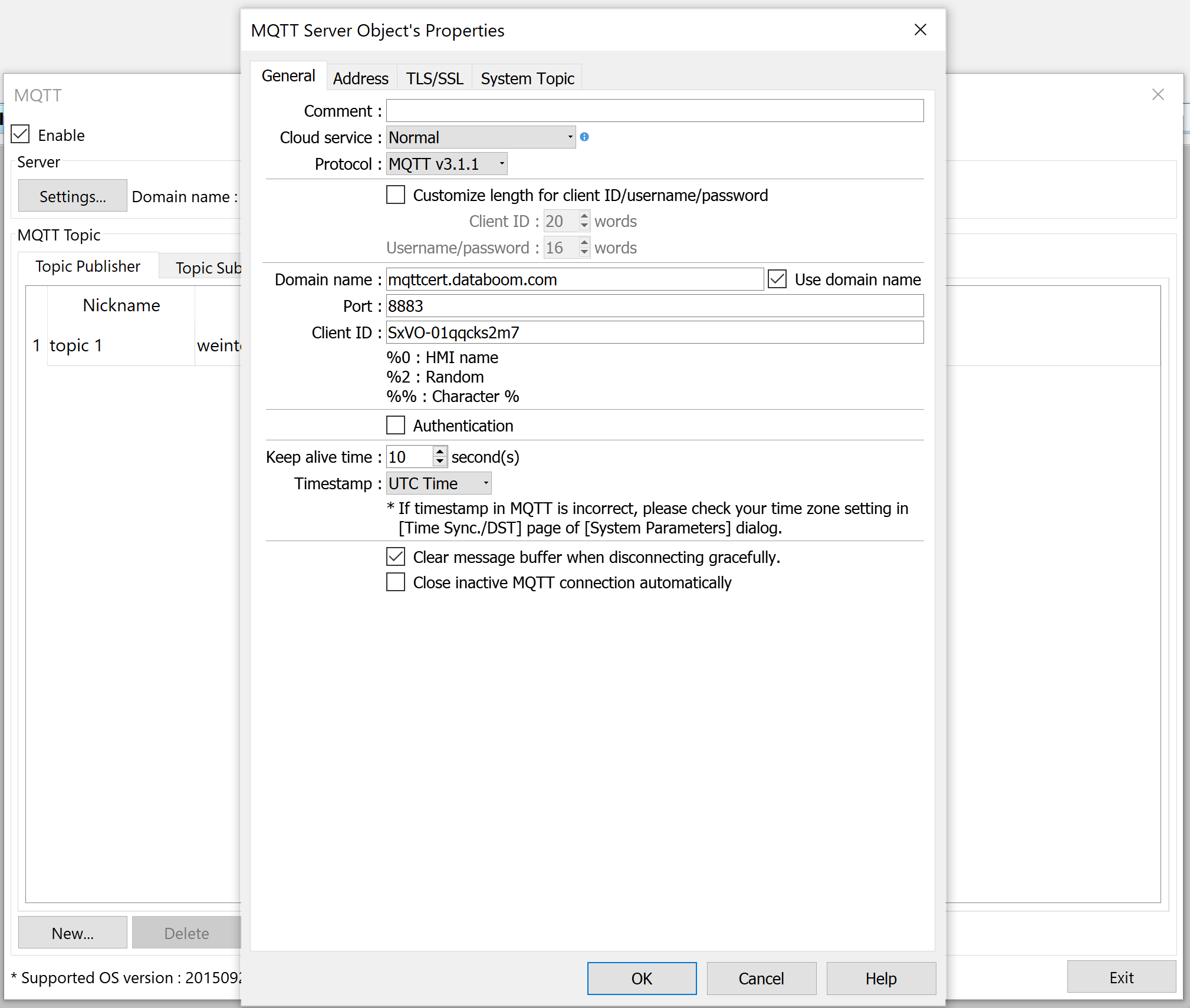

• Selezionare Abilita nella finestra e quindi compilare i parametri come nell'immagine seguente:
  • Selezionare l'opzione Usa nome dominio accanto alla casella di testo quindi inserire l'indirizzo mqttcert.databoom.com
  • Specificare la porta 8883
  • Inserire il proprio ClientId, annotato nei passaggi precedenti durante la configurazione del dispositivo in Databoom



• Posizionarsi ora nella scheda TLS/SSL

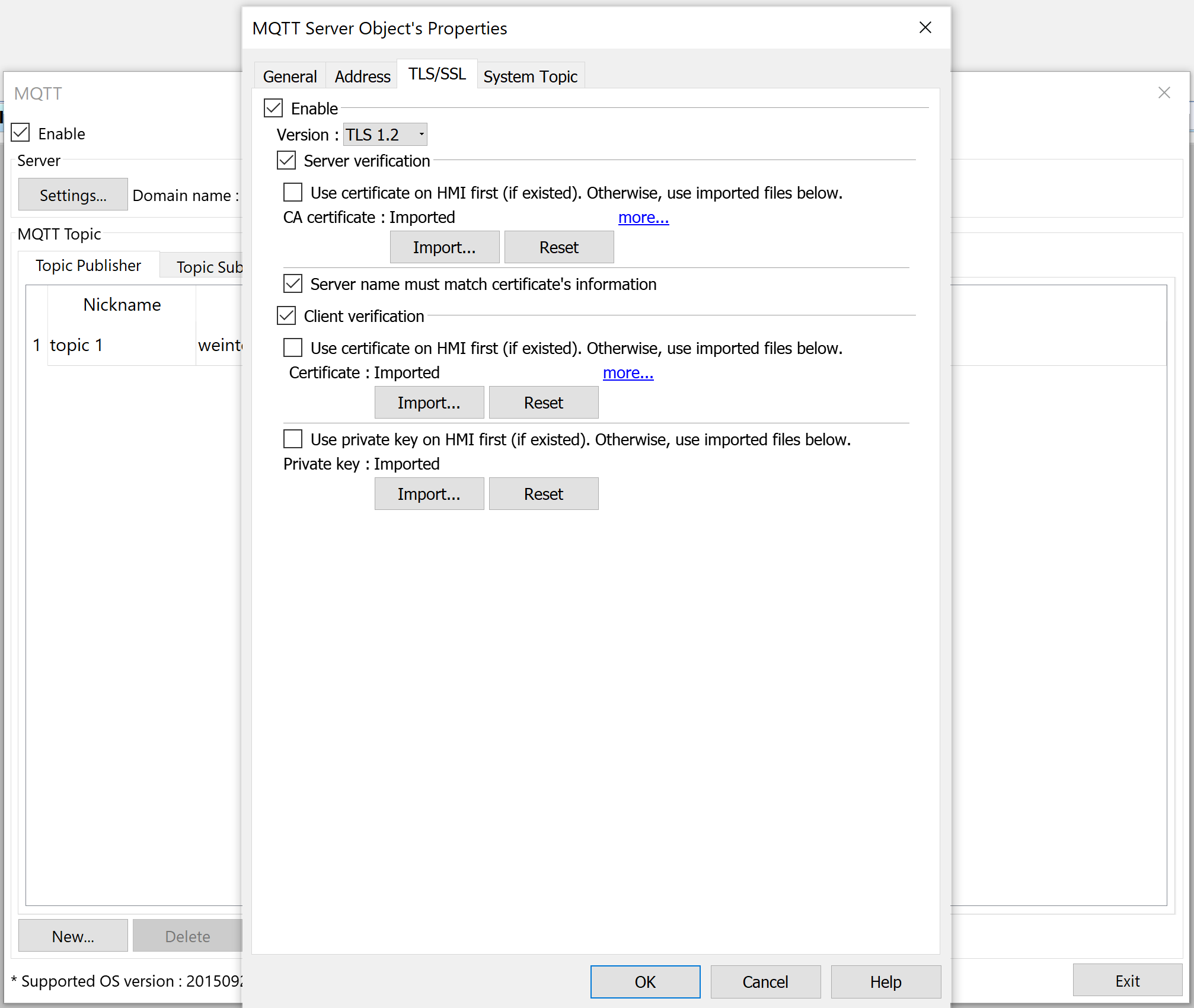

• Selezionare Abilita,  Verifica Server e Verifica Client quindi procedere con l'importazione dei certificati



• Dare l'OK alla finestra in modo da ritornare nella finestra precedente dove sarà ora possibile specificare il topic

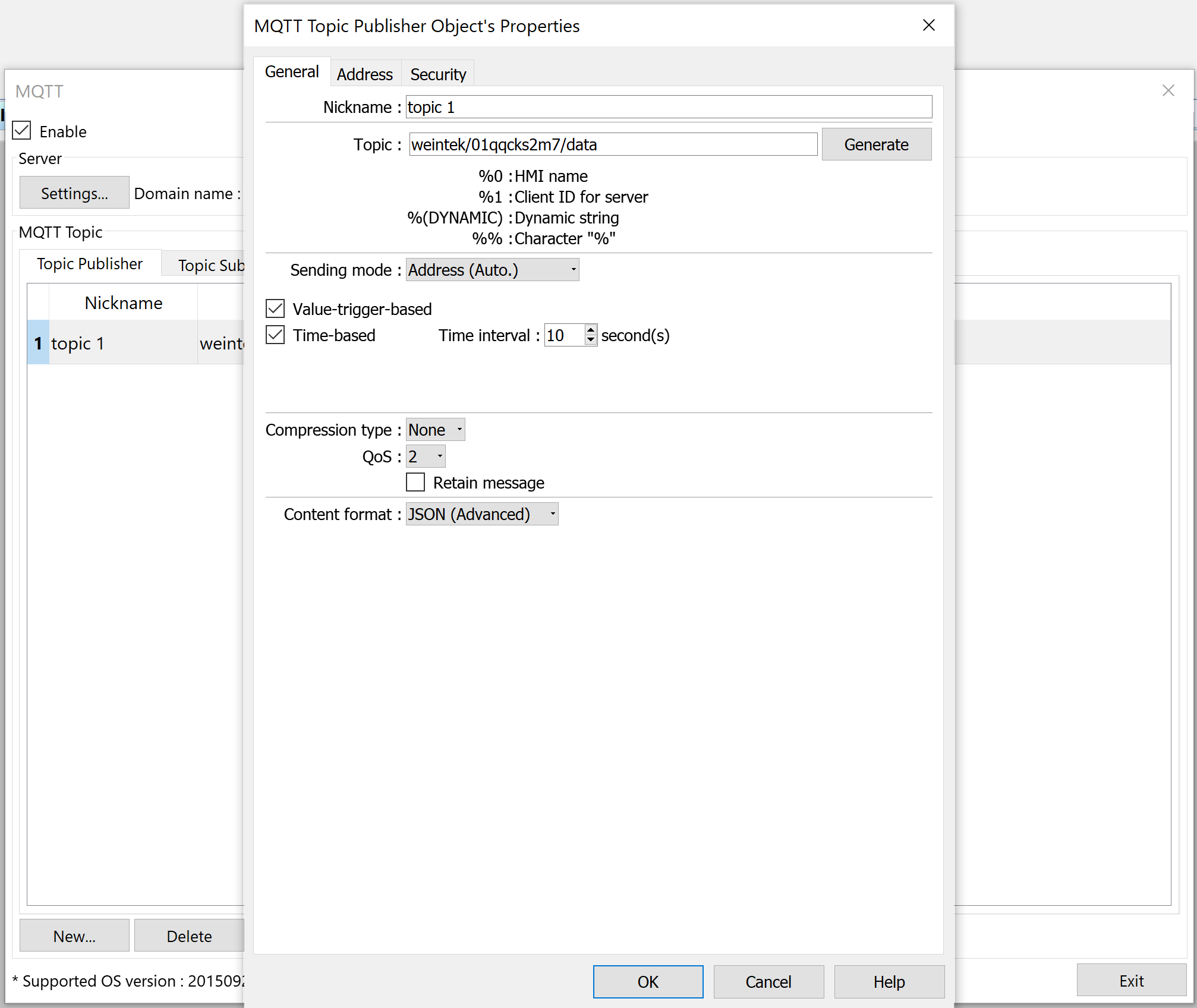

• Cliccare il pulsante Nuovo... e nella finestra inserire il topic annotato negli step precedenti della configurazione in Databoom quindi compilare i parametri restanti come nell'immagine




• Posizionarsi nella scheda Indirizzo ed eliminare eventuali configurazioni di default premendo il tasto Cancella

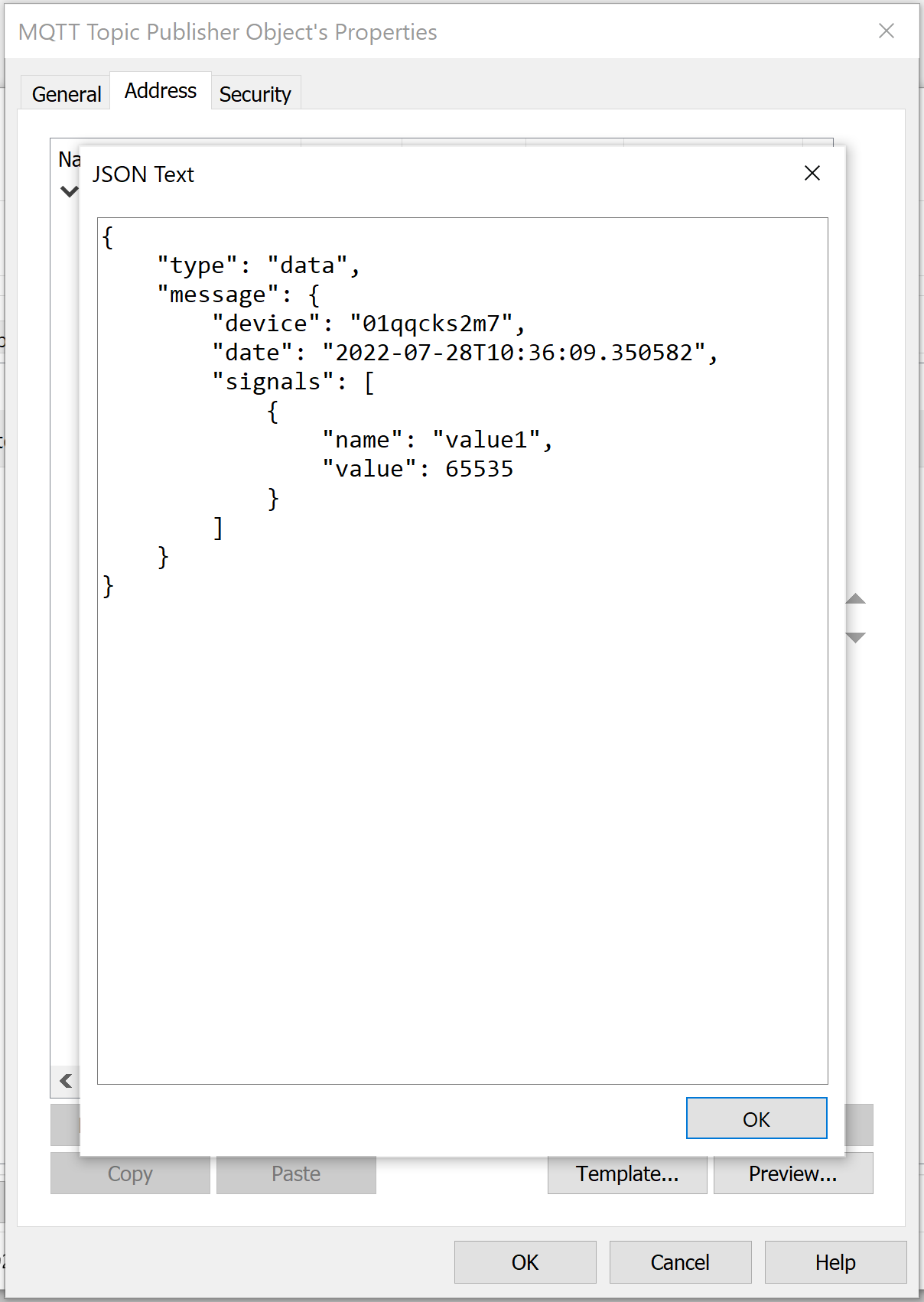

• Cliccare il pulsante Template... ed inserire il payload supportato da Databoom

      {
        "type": "data",
        "message": {
            "device": "<device-token>",
            "date": "2022-07-28T14:41:53.434448",
            "signals": [
                {
                    "name": "<signal-token>",
                    "value": 65535
                }
            ]
        }
      }



• Viene generato automaticamente il payload, è necessario effettuare le seguenti modifiche:
  • Cliccare due volte sul tipo String del campo data e nella finestra selezionare l'opzione Timestamp al campo Valore
  • Cliccare due volte sul campo valore del segnale e invece dell'opzione Valore fisso impostare l'Indirizzo della variabile HMI che si vuole inoltrare
  • Assicurarsi che il campo <device-token> corrisponda al proprio token annotato nei passaggi precedenti della configurazione in Databoom



• Una volta completata la configurazione è possibile testare il funzionamento posizionandosi nella scheda Progetto della schermata principale e avviando il Simulatore Online, se tutti gli step sono stati eseguiti correttamente il segnale corrispondente in Databoom verrà aggiornato con il valore impostato



---



Configurazione completata!

Una volta completata la procedura, Databoom inizierà a registrare i dati inviati con il Secomea.

Una volta stabilita la prima comunicazione, il dispositivo in Databoom passerà dallo stato di Inizializzazione allo stato Attivo.

Affinché i dati inizino ad essere registrati nei segnali corrispondenti è necessario effettuarne la validazione.

La validazione è una procedura che permette la configurazione di tutti i parametri necessari a fornire una rappresentazione fedele ed accurata del segnale. Un segnale può essere validato anche senza particolari accorgimenti ma, in tal caso, non è garantita la rappresentazione corretta dei dati. seguire le indicazioni in Modifica/validazione di un segnale.

E' possibile validare i segnali anche dalla Lista segnali, attraverso la validazione rapida.
