Terminata la creazione di un segnale è necessario effettuarne la validazione affinché i dati inizino ad essere registrati e, in caso di storico, importati correttamente. La validazione è una procedura che permette la configurazione di tutti i parametri necessari a fornire una rappresentazione fedele ed accurata del segnale. Un segnale può essere validato anche senza particolari accorgimenti ma, in tal caso, non è garantita la rappresentazione corretta dei dati.
E' possibile validare i segnali anche dalla Lista segnali, attraverso la validazione rapida.
Segnali virtuali
Se il segnale è virtuale, il primo riquadro permette di selezionare i segnali sorgenti a cui applicare la formula, da specificare nella casella apposita. Ad ogni segnale aggiunto viene assegnata una variabile da usare come riferimento nella formula.
Informazioni segnale
Fra le informazioni di base del segnale è possibile modificare l'accesso (di default privato, l'accesso pubblico permette a tutti gli utenti di accedere al dispositivo), la sua descrizione e il tipo oltre a poter specificare delle note aggiuntive e delle tag da utilizzare successivamente nei filtri di ricerca.
Nello stesso riquadro è accessibile il token generato da Databoom per il segnale. Con il pulsante accanto è possibile copiarne automaticamente il valore in modo da poterlo utilizzare rapidamente. Il token è un codice, univoco all'interno dello stesso dispositivo, che identifica il segnale; è necessario per poter trasmettere i dati alla piattaforma attraverso l'utilizzo delle API. Il token può essere modificato, si tratta comunque di un'operazione rischiosa, in quanto il valore dev'essere univoco e richiede la successiva riconfigurazione dei segnali associati.
Il campo Log abilitato indica se i dati ricevuti per il segnale vengono registrati o meno. L'opzione è attiva di default, togliendo la spunta i nuovi valori verranno scartati. Un segnale validato, ma con log disabilitato, verrà segnalato nella lista dei segnale con il simbolo di pausa ❚❚.
L'opzione di inserimento manuale valori permette di inserire manualmente di valori di riferimento per altri segnali. Nella pagina di dettaglio del segnale verrà visualizzato un pulsante Modifica valori, al click del quale verrà visualizzata una finestra per l'inserimento di nuovi valori. Vengono visualizzati anche gli ultimi 100 valori disponibili con la possibilità di modifica o rimozione.
L'opzione di completamento automatico visualizzazione, nel caso il segnale trasmetta solo un valore saltuariamente, permette di visualizzarlo costantemente nel grafico fino al valore successivo
Un segnale può essere impostato come contatore in due modalità, contatore incrementale e contatore differenziale. Un segnale è un contatore quando il suo valore è cumulativo. In caso di contatore incrementale ogni valore ricevuto rappresenta il totale cumulato dall'inizio della registrazione, in caso di contatore differenziale ogni valore ricevuto rappresenta invece il totale cumulato dall'ultima comunicazione.

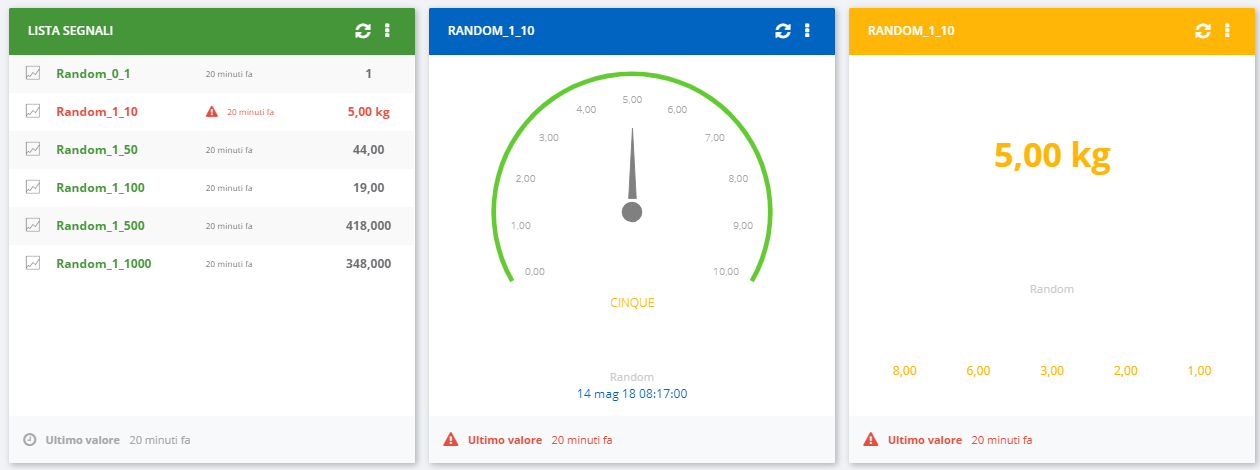

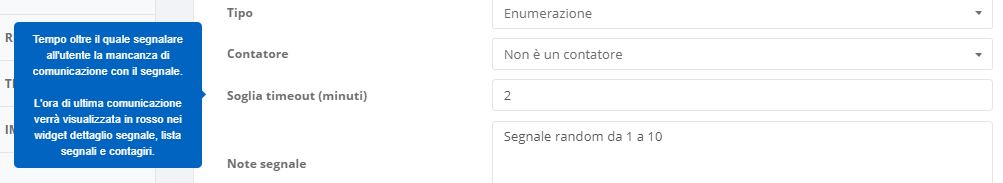

La soglia di timeout permette di specificare il valore in minuti oltre al quale notificare all'utente la mancanza di comunicazione attraverso delle segnalazioni nei widget Lista segnali, Dettaglio segnale e Contagiri.
Visualizzazione grafico

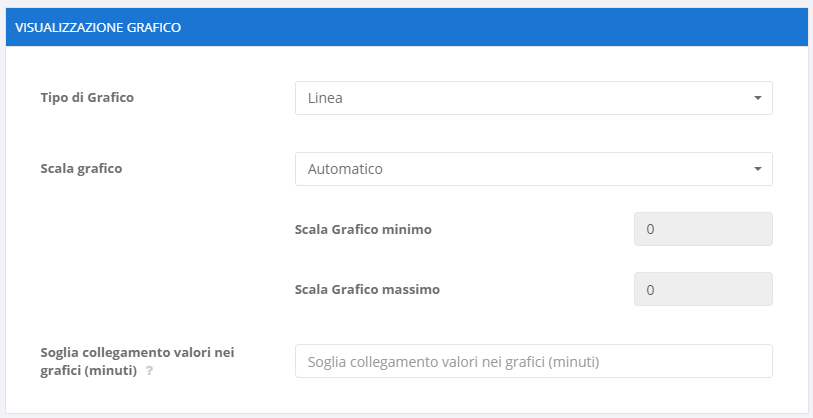

Nel riquadro di visualizzazione del grafico è possibile scegliere il tipo di grafico da visualizzare, oltre a specificare una scala automatica o fissa, con valori impostabili. La Soglia collegamento valori nei grafici (minuti) permette di specificare la distanza oltre la quale non collegare i punti nei grafici.
Unità di misura
Nel riquadro seguente, è possibile specificare l'unità di misura del proprio segnale. Il valore inserito verrà verificato ed interpretato da Databoom e, se riconosciuto, validato.
Sostituzione valori
La sezione di Sostituzione valori permette di specificare una condizione (Maggiore di, Minore di, Compreso tra, Uguale a) che, se verificata, restituisce un qualsiasi valore specificato dall'utente che sarà visionabile in sostituzione del valore ricevuto dal segnale. Alle sostituzioni è possibile associare un colore che verrà utilizzato per colorare il widget segnale e la spia al suo interno, se abilitata. Sui grafici le sostituzioni vengono visualizzate nei balloon dei singoli valori con delle etichette. E' anche possibile associare delle Note aggiuntive, visualizzabili in alcuni widget e nelle regole.
L'opzione Trasforma valore abilita l'inserimento di una funzione che viene applicata al valore del segnale prima di verificare la condizione di sostituzione. In questo modo il segnale memorizza il valore originale ma visualizza la sostituzione del valore trasformato.
- nella funzione di trasformazione value è la parola chiave per fare riferimento al valore del segnale
- è possibile includere i valori dei campi personalizzati inserendo nella funzione il nome del campo
Correzione valori
Il riquadro Correzione valore consente di fornire un'interpretazione più corretta dei valori ricevuti.
Il campo di Granularità minima permette di restituire i valori raggruppati (Orari, Giornalieri, Mensili) nel dettaglio segnale, oppure di specificare una granularità personalizzata (es. 3 ore, 5 giorni, 6 mesi). Una volta impostata una graularità minima, verranno visualizzati solo i valori corrispondenti. Se il segnale con granularità minima viene utilizzato nella formula di un segnale virtuale, i valori a disposizione del calcolo sono quelli corrispondenti alla granularità impostata.
ATTENZIONE! Per ottenere risultati corretti nelle formule dei segnali virtuali, verificare che la granularità minima del segnale virtuale sia compatibile con quelle dei segnali selezionati. Se, ad esempio, un segnale della formula ha granularità minima giornaliera, il segnale virtuale non potrà restituire valori orari.
L'opzione di Esclusione valori, se abilitata, permette di non registrare i valori del segnale al di fuori del range indicato dall'utente. I valori esclusi verranno comunque notificati all'utente attraverso un allarme.
Abilitando la Scalatura del segnale è possibile impostare i parametri per adattare i valori in ingresso ad un range più appropriato. E' inoltre possibile specificare il numero di cifre decimali che si vogliono visualizzare.
Segnali di riferimento
La sezione Segnali di riferimento permette l'inserimento di segnali per fare dei confronti grafici o per utilizzarli come indicatori per valori particolari, come il massimo o il minimo.
Campi personalizzati
La sezione Campi personalizzati permette l'inserimento di nuovi campi personalizzabili dall'utente per memorizzare informazioni aggiuntive del segnale.
Validazione

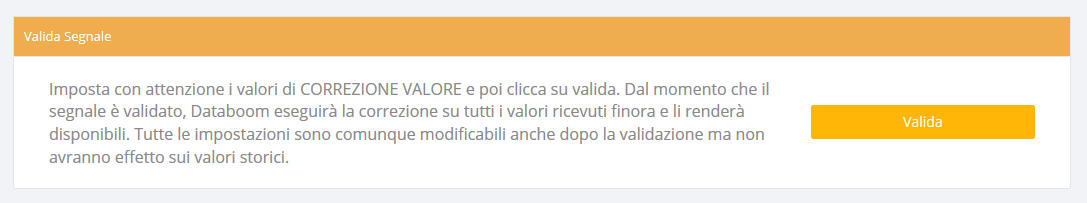

Impostati tutti i parametri sarà quindi possibile validare il segnale con le modifiche apportate.
