Alleantia IoT Scada

Databoom offre la possibilità alle installazioni IoT Scada di poter inviare dati attraverso il protocollo MQTT. Per poter trasmettere i dati è necessaria la corretta configurazione di un dispositivo su Databoom e la seguente configurazione dei puntamenti a broker MQTT Databoom nel IoT Scada






Configurazione dispositivo MQTT

Come primo passo è necessario creare un dispositivo sulla piattaforma e configurarlo in modo da poter comunicare correttamente. In fase di creazione di un dispositivo è necessario selezionare il tipo Alleantia Gateway. Una volta selezionato il tipo, verranno visualizzati i campi necessari alla configurazione.

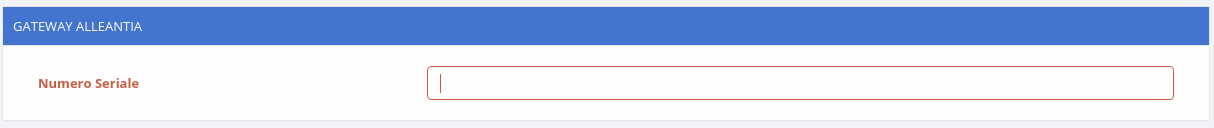

Il campo Numero Seriale deve contenere il numero seriale dell'installazione IoT Scada che si vuole far comunicare.






Configurazione IoT Scada

Una volta salvato il dispositivo sarà possibile configurare la comunicazione MQTT andando nella sezione Configuration dell'IoT Scada.

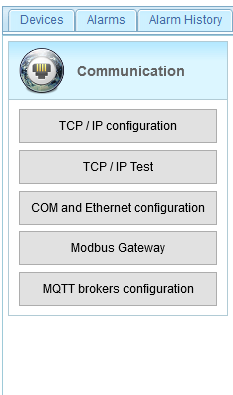

Clicca il pulsante MQTT brokers configuration presente alla voce Communication.


Nella schermata successiva sarà possibile aggiungere il puntamento al broker MQTT Databoom.

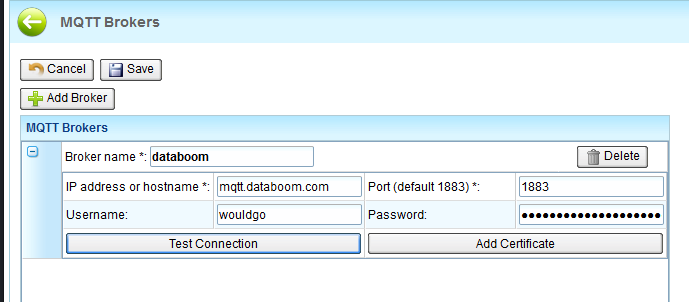

Clicca il pulsante Add Broker e compila i campi come segue:

  • Ip address or hostname è mqtt.databoom.com
  • Port è 1883
  • Username è il nome utente utilizzato per accedere a Databoom
  • Password è un oAuth Token generato in Databoom nella sezione Credenziali con permessi di Pubblicazione e Creazione

A questo punto sarà possibile effettuare un test della connessione tramite il pulsante Test Connection. Se tutto sarà configurato correttamente, il test avrà un esito positivo e, premendo prima il bottone Save, si verrà reindirizzatati alla schermata di configurazione.

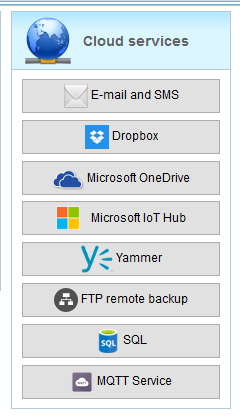

Nella sezione Configuration cliccare sul pulsante MQTT Service per configurare la comunicazione dei dispositivi Alleantia.

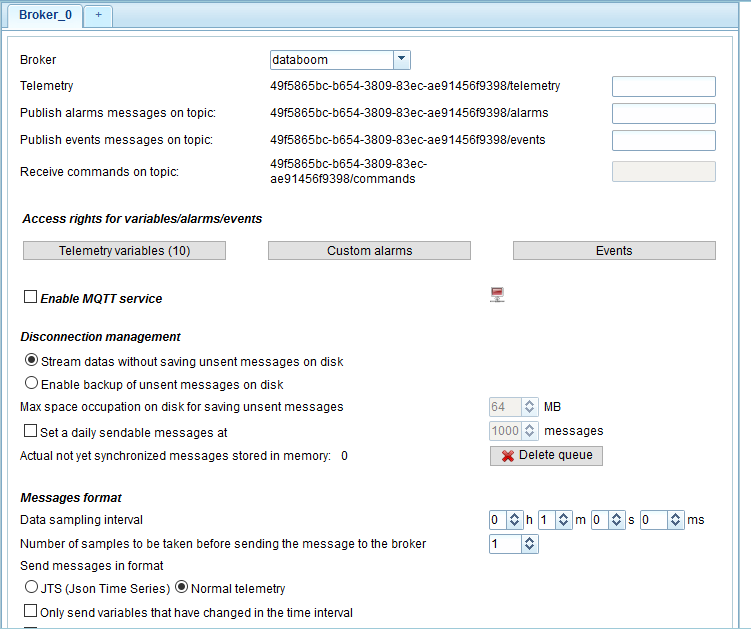

Selezionare il broker MQTT Databoom creato nei passaggi precedenti e spuntare la casella Enable MQTT service.

In questo modo IoT Scada si connetterà a Databoom e quest'ultimo interrogherà automaticamente IoT Scada per recuperare i dispositivi.

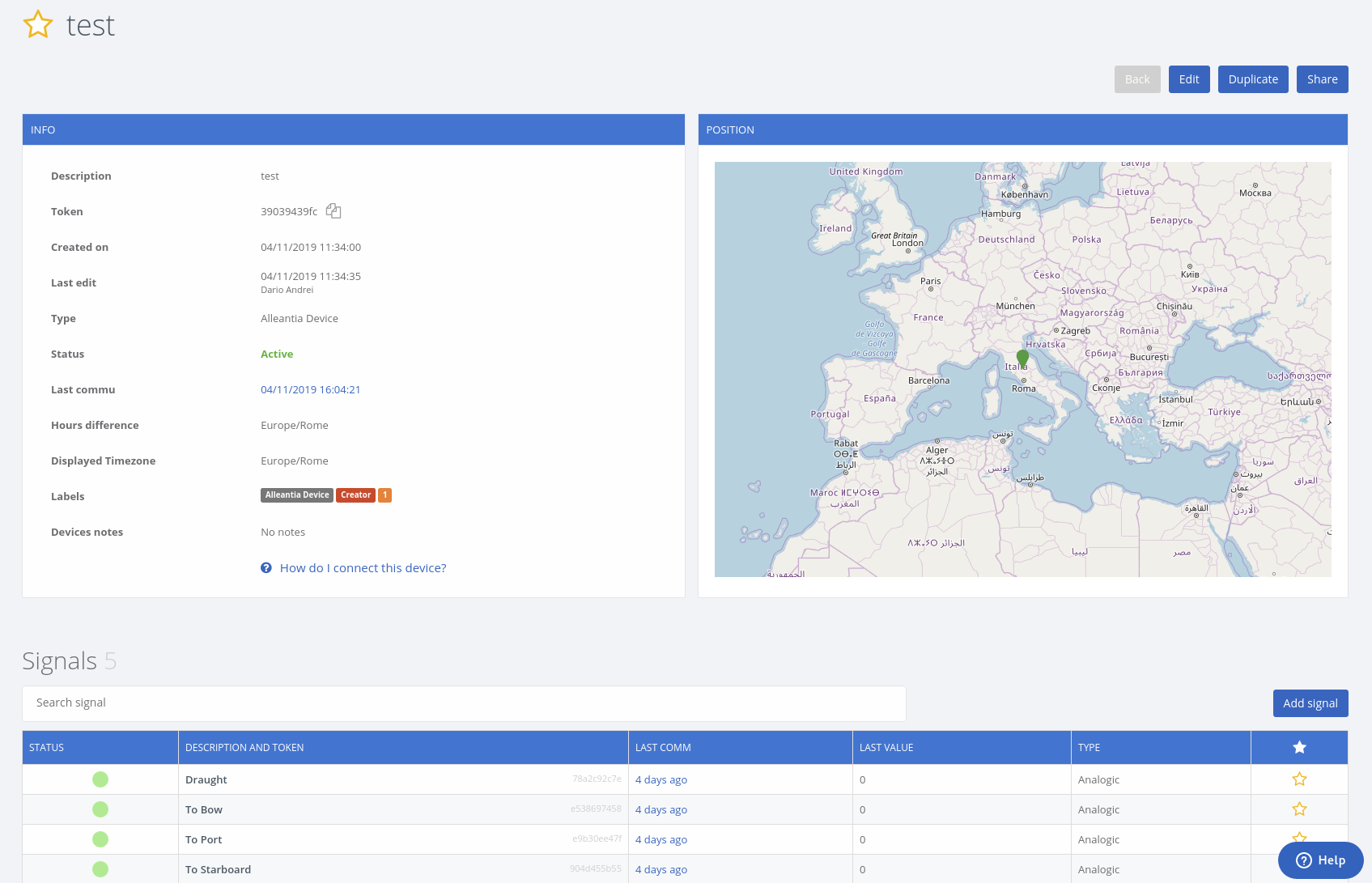

Quando la fase di configurazione automatica di Databoom sarà conclusa, i dispositivi censiti all'interno del IoT Scada saranno disponibili nella lista dispositivi con i rispettivi segnali già validati.


Da ora in poi Databoom registrerà i dati che IoT Scada invia.






Aggiornamento dispositivi

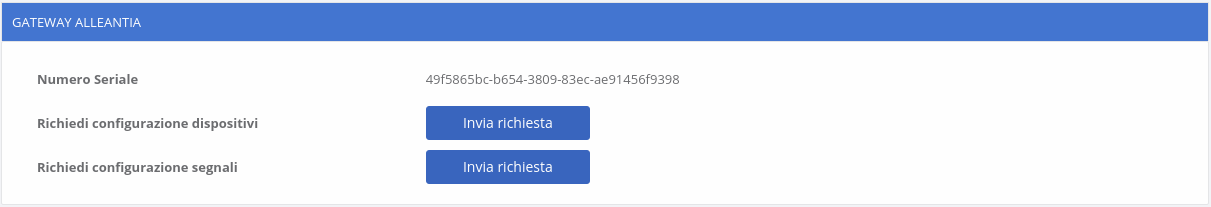

Nel caso in cui si voglia aggiornare in Databoom la lista dei dispositivi Allenatia e relativi segnali si deve accedere al dispositivo gateway collegato all'installazione IoT Scada dove si presenteranno:


I pulsanti Richiedi configurazione dispositiviRichiedi configurazione segnali hanno il compito di interrogare IoT Scada in modo da effettuare eventuali aggiornamenti in Databoom.
