Il widget visualizza gli ultimi valori ricevuti del segnale scelto dall'utente. Il valore più recente è visualizzato al centro del widget mentre in basso, in dimensione più piccola, vengono visualizzati fino a 5 valori precedenti. Passando con il cursore sopra i dati ne viene visualizzata la data di ricezione.
Attraverso la finestra di modifica è possibile modificare il dato visualizzato (ad esempio, scegliendo Media Oraria, verrà visualizzata l'ultima media oraria) e la data di riferimento (cambiando data, il dato farà riferimento alla nuova impostazione).
L'opzione Media personalizzata permette la selezione di un intervallo di date di riferimento e il tipo di dati sorgente (Tutti i valori, Medie orarie, Medie giornaliere, Medie settimanali, Medie mensili), il valore restituito rappresenterà la media del segnale in quel periodo calcolato sul tipo di dati selezionato.
Se il dato visualizzato non è impostato ad Ultimo valore, è possibile impostare la visualizzazione del valore massimo, minimo e dello scostamento storico dalla media del periodo selezionato.
E' inoltre possibile visualizzare il valore assoluto di un segnale (se contatore) e, se il dispositivo d'appartenenza è configurato adeguatamente, l'interfaccia per l'invio di comandi al segnale.

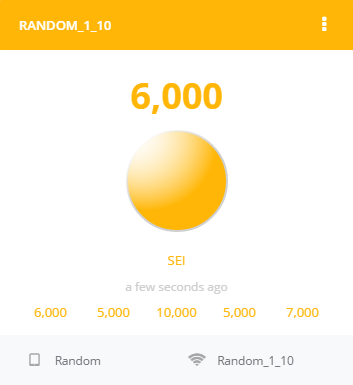

Nel caso l'utente abbia impostato la sostituzione sui valori, il valore sostituito verrà visualizzato accanto al valore attuale. Nei segnali digitali e nelle enumerazioni verrà dato rilievo al valore sostituito.
Con la sostituzione attiva, il colore del widget si aggiornerà in base al colore impostato nella sostituzione. Attraverso la finestra di modifica è inoltre possibile visualizzare una spia accanto al valore per dare rilievo alla stato della sostituzione oppure nascondere la sostituzione per visualizzare solo il valore reale.
La funzionalità di sostituzione a bit permette invece di specificare un altro segnale e verificare il valore di un bit, e quindi di specificare un colore per la visualizzazione in base al risultato della condizione
- Da utilizzare quando si vuole specificare il colore del widget dettaglio segnale in base al valore di uno specifico bit di una word/dword di allarmi. I parametri richiesti sono: il segnale contenente la word allarmi, il numero di bit da controllare (da 0 a 31) e i colori ON e OFF. Se il bit specificato è a 1 verrà visualizzato il colore specificato come ON mentre se il bit specificato è a 0 verrà visualizzato il colore specificato come OFF;
