Il widget storico segnali permette di visualizzare in forma tabellare tutti i dati storici di uno o più segnali, con la possibilità di modificarne la granularità e di visualizzare statistiche. E' inoltre possibile esportare i dati visualizzati nella tabella attraverso l'opzione Esporta nel menù del widget.

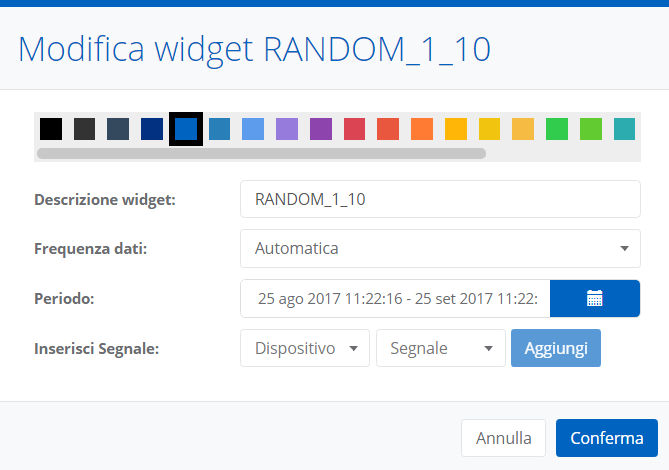

Dalla finestra di modifica è possibile impostare l'intervallo di valori da visualizzare e la loro frequenza. Se viene selezionata una frequenza molto elevata su un grande intervallo, la visualizzazione potrebbe risultare in un errore, è quindi consigliata la selezione dell'opzione Automatica.
Nel caso di granularità automatica è possibile visualizzare la granularità impostata automaticamente passando con il mouse sopra l'indicazione nel footer, verrà visualizzato un tooltip contenente la lista dei segnali visualizzati con la loro granularità. Dalla finestra è inoltre possibile aggiungere nuovi segnali alla tabella e selezionare il fuso orario da applicare ai dati esportati.
Cliccando sull'opzione Ordina del menù è invece possibile cambiare l'ordine delle colonne trascinandole o utilizzando le apposite frecce 🡸 🡺.
Una volta aggiunto un segnale è possibile accedere alla finestra di modifica della colonna cliccandone l'intestazione. E' possibile modificare il colore del segnale e le statistiche da visualizzare, oltre ad abilitare le sostituzioni (il colore delle sostituzioni impostate nel segnale viene applicato anche se il valore sostituito non è abilitato).
Le statistiche globali cambiano a seconda del tipo di segnale:
- Contatore, la statistica globale è il valore assoluto finale oppure la somma di tutti i valori relativi;
- Digitale, la statistica globale è costituita dalla media media totale, dal fronte di discesa (quante volte è andato da 1 a 0) e dal fronte di salita (quante volte è andato da 0 a 1);
- Analogico (non contatore), la statistica globale è costituita dalla media delle medie, il minimo dei minimi e il massimo dei massimi.
Esportazione dello storico
Cliccando il pulsante Esporta nel menù di modifica del widget si accede alla modale per la selezione dei parametri.
Distanza massima tra i valori in minuti indica la distanza massima fra un dato ed il successivo. Verrà esportato almeno un dato per intervallo, anche se il segnale non ha valori. Ad esempio, lo storico di un segnale orario, con distanza massima a 10 minuti, avrà una riga ogni 10 minuti anche se vuota.
Mantieni cifre decimali permette di specificare se mantenere il formato delle cifre decimali visualizzato in Databoom nel file esportato, in tal caso i numeri verranno considerati come stringhe. In caso contrario i numeri vengono esportati in formato numerico.
Una volta selezionato il periodo e la granularità da esportare, la modale verrà chiusa mentre il file da scaricare verrà generato in background. Dopo qualche secondo, aggiornando la lista eventi di un widget note opportunamente creato, verrà visualizzato l'evento associato all'export.
Cliccando sull'evento sarà possibile visualizzarne il dettaglio, con il link al download del file.
